 有机废气处理设备安装施工:精准操作,确保环保效能







在当今环保要求日益严苛的时代,有机废气处理设备成为众多企业合规运营的关键设施。其安装施工质量直接关系到设备能否稳定、高效地运行,进而决定对有机废气的处理效果。以下从多个关键方面阐述有机废气处理设备安装施工的注意点。

 一、安装前准备
1. 设备检查与验收
     在设备到达安装现场前,施工单位应提前与供应商沟通,获取设备的详细资料,包括装箱单、安装说明书、操作手册、设备图纸等。设备到货后,依据装箱单逐一核对零部件数量、规格,检查设备外观是否有损坏、变形、腐蚀等情况。对于关键部件,如风机叶轮、活性炭吸附模块、催化剂填料等,要进行重点检查,确保无质量瑕疵。例如,若发现风机叶轮有弯曲变形,可能会影响风机的平衡性与风量输送,需及时与供应商联系更换。
     核对设备的技术参数是否与企业实际需求及设计要求相符,如处理风量、废气浓度适用范围、设备阻力等。以处理风量为例,若设备标注处理风量为 10000m³/h,但企业实际废气产生量远超此值,则需重新评估设备选型或调整生产工艺,避免安装后无法满足废气处理需求。
2. 场地清理与规划
     安装场地需提前清理平整,清除杂物、积水及障碍物,为设备安装提供开阔、稳固的操作空间。地面应具备足够的承载能力,对于***型废气处理设备,如配备多级净化塔、复杂风管系统的组合设备,需根据设备重量分布进行地基加固处理,防止设备沉降、倾斜。
     合理规划设备安装布局,依据工艺流程确定废气进口、出口位置,以及各功能模块(如预处理、净化、排气等环节)的相对位置。同时,要考虑设备维护检修通道,预留足够空间以便后续对设备内部部件进行更换、保养,通道宽度一般不应小于 1.2 米,高度不低于 2 米,确保人员能够顺畅进出。
3. 工具与材料准备
     根据设备安装说明书及施工工艺要求,准备齐全各类安装工具,如起重机、电焊机、氩弧焊机、扳手、螺丝刀、水平仪、经纬仪等。工具需提前调试校准,保证其精度与可靠性,例如水平仪误差应控制在极小范围内,以确保设备安装的水平度。
     备足安装所需的辅助材料,像螺栓、螺母、垫片、密封胶、焊条、电线、电缆桥架等。材料的规格、材质要符合设计要求,对于有防腐、耐高温要求的部件,如废气管道接触腐蚀性气体部分,应选用对应的耐腐蚀钢材或合金材料,确保材料质量过硬,避免因材料问题引发安全隐患或设备故障。

 二、设备主体安装
1. 基础定位与固定
     依据设备平面布置图,***测量并标记出设备基础的中心线、轮廓线,使用经纬仪、水准仪等仪器校准基础水平度与垂直度,误差控制在设备安装说明书允许范围内,通常水平度偏差不超过 1  2mm/m,垂直度偏差不***于 1  3mm/m。以活性炭吸附塔为例,若基础不平,会导致塔体倾斜,影响活性炭填充均匀性与气流分布,降低吸附效率。
     将设备底座与基础牢固连接,采用预埋地脚螺栓或膨胀螺栓固定方式。地脚螺栓的规格、长度、螺纹长度需严格按设计要求选用,安装时确保螺栓垂直、无松动,螺栓露出螺母长度适中,一般约 3  5 丝扣,拧紧力矩符合设备说明书规定值,防止设备运行时因基础松动产生振动、位移。
2. 设备组装顺序
     遵循先主机后辅机、先下部后上部、先内部后外部的组装原则。对于模块化设计的废气处理设备,如一体化光催化氧化设备,先组装反应腔体,再安装灯管、催化剂载体等内部构件,***后连接进气口、排气口及配套的风机、管道。在组装过程中,注意各部件的配合精度,如法兰连接处要保证密封面平整、光洁,螺栓孔对齐,避免强制装配导致密封失效或部件损坏。
     对于***型设备,如多级喷淋塔,需分段吊装组对,在地面完成单段预制组装,检查合格后利用起重机依次吊装就位,在空中进行精准对接。吊装过程要平稳,防止设备碰撞、划伤,使用揽风绳控制设备方向与稳定性,确保各段连接紧密、垂直度符合要求。
3. 精度调整与校验
     设备整体组装完成后,对关键部件进行精度调整。如风机与电机的同轴度调整,通过百分表测量联轴器外圆径向跳动和端面间隙,使其径向跳动不超过 0.05mm,端面间隙符合设备技术要求,保证风机运转平稳、高效,减少振动与噪音。
     对设备的传动装置、阀门、仪表等进行校验与调试。检查齿轮箱润滑油油位、油质,手动盘车试转,确保传动灵活无卡滞;对调节阀进行开度校验,使其开度指示与实际流量对应准确,误差在允许范围内;对压力、温度、浓度等仪表进行校准,采用标准仪器比对,确保测量数据真实可靠,为设备运行监控提供精准依据。

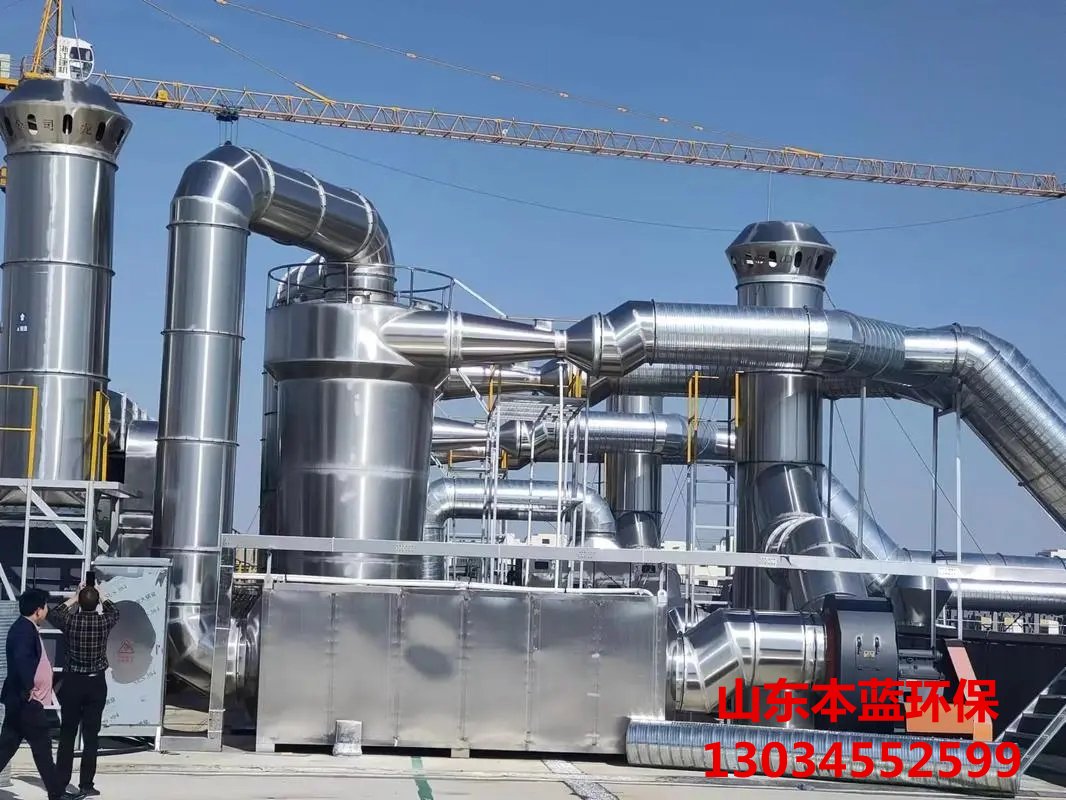

有机废气处理设备
 三、管道系统安装
1. 管道布局设计
     根据废气流向与处理工艺,合理规划管道布局,尽量缩短管道长度,减少弯头数量,降低系统阻力。主管道走向应平直,支管与主管连接采用顺流 45°或 90°斜三通,避免出现气流死角、积液区。例如在酸性废气处理系统中,若管道布局不合理,易导致酸液在管道内积聚,腐蚀管道壁,增加泄漏风险。
     考虑管道的热胀冷缩补偿措施,对于长距离直管段,设置波纹补偿器或自然补偿弯管,吸收管道因温度变化产生的伸缩量,防止管道因热应力过***而破裂。补偿器安装要符合产品说明书要求,波纹补偿器应保证波纹管自由伸缩,不得扭曲、偏移。
2. 管道连接工艺
     焊接连接:对于承受较高压力、温度或腐蚀性较强的废气管道,***先选用焊接方式,如氩弧焊打底加手工电弧焊盖面工艺。焊接前对管材进行坡口加工,坡口形式、角度符合焊接工艺规程,清理坡口及两侧表面油污、锈迹,露出金属光泽。焊接过程中严格控制焊接电流、电压、速度等参数,多层焊接时注意层间清理,确保焊缝成型******、无夹渣、气孔、裂纹等缺陷,焊后进行无损检测,如射线探伤或超声波探伤,合格后方可投入使用。
     法兰连接:法兰密封面要平整、清洁,安装前检查法兰平行度与同心度,偏差不超过规定值。选择合适的密封垫片,如耐油橡胶垫、聚四氟乙烯垫片等,根据介质性质、温度、压力确定垫片材质与厚度,拧紧法兰螺栓要对称均匀受力,分多次拧紧,防止法兰密封不严或因受力不均导致垫片损坏。
3. 管道支撑与固定
     按照设计要求设置管道支吊架,支吊架间距合理,一般水平管道间距 2  3 米,垂直管道间距 1.5  2 米,确保管道重量均匀分布在支撑结构上,防止管道下垂、变形。对于***口径管道或重型设备进出口管道,适当加密支吊架设置。
     支吊架形式根据管道敷设方式选择,室内可采用固定支架、滑动支架、导向支架组合形式,室外架空管道考虑风载因素,增加防风索具或采用桁架结构支撑。支吊架安装要牢固,与建筑物、构筑物连接可靠,不得将支吊架安装在轻质隔墙、空心砖墙等不具备承载能力的结构上,避免安全事故。

 四、电气与控制系统安装
1. 电气布线
     依据电气设计图纸,合理规划设备电气布线路径,动力电缆与控制电缆分开敷设,避免电磁干扰。电缆桥架安装要水平、垂直,桥架之间连接紧密、接地可靠,跨接接地干线截面不小于设计要求,一般不小于 16mm²。在有火灾危险场所,选用防火电缆桥架或对电缆进行防火处理。
     电缆敷设时,注意弯曲半径符合电缆规格要求,如 YJV 电力电缆弯曲半径不小于 15 倍电缆外径,控制电缆不小于 10 倍外径,防止电缆***缘受损。电缆两端做***标识,标明电缆编号、起点终点位置、用途等信息,便于后续接线与维护。
2. 电气设备安装
     配电柜(箱)安装位置要便于操作、维护,且通风******,周围无可燃物、腐蚀性气体。柜(箱)本体安装牢固、垂直,误差不超过 1.5mm/m,内部电器元件安装整齐、牢固,接线正确、紧固,标识清晰。对于有防护等级要求的柜(箱),如 IP54、IP65 等,要保证其密封性,防止灰尘、水分进入。
     电机安装要与设备主轴同轴度、平行度符合要求,电机底座安装减震装置,如橡胶减震垫或弹簧减震器,减少电机振动传递至设备主体及连接管道。电机接线正确,接地******,空载试运行检查电机转向、电流、温升等参数正常,无异常声响、振动。
3. 控制系统调试
     控制系统硬件安装完成后,进行软件编程与参数设置,依据废气处理工艺要求,设定各设备启停顺序、运行时间、连锁保护逻辑等。例如在 RTO(蓄热式热力焚化)废气处理系统中,编程实现废气浓度超标时自动加***焚烧功率、风机故障时紧急停机等控制功能。
     对控制系统进行模拟调试,输入模拟信号,检查各输入输出点响应是否正确,仪表显示、报警功能是否正常,调节阀动作是否精准。之后进行联动调试,启动整个废气处理系统,观察各设备在控制系统指挥下协同工作状况,根据调试结果***化控制参数,确保系统自动化程度高、运行稳定可靠。

 五、调试与试运行
1. 单机调试
     在系统联合调试前,先对各单机设备进行调试。以风机为例,启动风机,逐渐增加转速至额定转速,监测风机风量、风压、功率、轴承温度、振动等参数,检查风机运行声音是否正常,有无异常摩擦、碰撞声。风机风量、风压应达到设计值的 90%以上,功率波动范围在额定功率的 ±10%以内,轴承温度不超过 70℃(高速风机不超过 80℃),振动速度有效值不超过 4.6mm/s,若超出允许范围,需停机排查原因,如叶轮不平衡、皮带松动、润滑不***等。
     对废气处理核心设备,如催化燃烧装置,检查催化剂装填情况,点火测试燃烧性能,观察火焰形状、温度分布均匀性,确保催化反应正常进行,转化率达到设计指标。调试过程中记录各项数据,为后续系统调试及运行分析提供参考。
2. 系统联动调试
     单机调试合格后,进行系统联动调试。开启废气源头收集装置,逐步启动废气处理流程中各设备,按照既定工艺顺序运行,监测废气进口、出口浓度、流量、压力等参数变化。例如在涂装废气处理系统中,引入含苯系物、酮类等有机污染物的废气,观察经过预处理(如过滤、除湿)、净化(如活性炭吸附、光催化氧化)、排气全过程后,出口废气浓度是否达标排放。
     检查各设备之间的连锁保护功能是否有效,当某一设备出现故障(如风机过载停机),相关上下游设备应能自动采取相应保护措施,如关闭阀门、停止进料等,防止事故扩***。同时,验证自动控制系统的调节能力,如根据废气浓度自动调整处理设备运行参数(如吸附时间、催化燃烧温度),确保系统在不同工况下稳定运行。
3. 试运行
     系统联动调试无误后,进入试运行阶段,试运行时间一般不少于 72 小时。在试运行期间,安排专人值守,定时记录设备运行参数、运行状态,密切关注设备是否有异常发热、振动、噪音、泄漏等情况。对出现的轻微问题及时处理,如紧固松动的螺栓、补充少量润滑油等;对于影响设备正常运行的重***问题,如管道堵塞、电气故障等,立即停机检修,排除故障后重新启动试运行。
     试运行结束后,对设备进行全面检查、维护保养,更换润滑油、滤芯等易损件,清理设备内部积尘、杂物,对设备外观进行修补、防腐处理。整理试运行期间的各项数据,分析设备运行效能、处理效果是否达到设计要求,总结经验教训,为设备正式投入运行及后续长期维护管理提供依据。

有机废气处理设备的安装施工是一项系统性、专业性极强的工程,每个环节都至关重要。从安装前的精心准备,到设备主体、管道系统、电气控制的精准安装调试,再到***后的试运行,每一步都需严格把控质量、遵循规范标准。只有如此,才能确保有机废气处理设备高效、稳定运行,为企业绿色发展、环境保护保驾护航。
